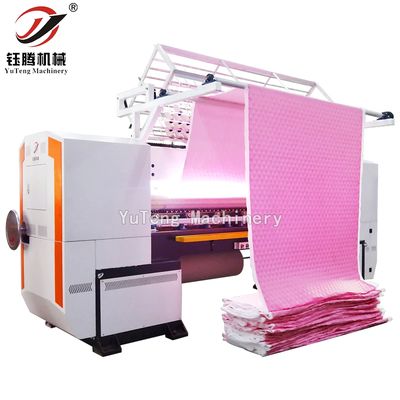

Завод использует компьютеризированный автоматический шаттл мульти иголки коврика для изготовления одежды домашнего текстильного продукта
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | Yuteng |
| Сертификация: | CE |
| Номер модели: | Серия YGC64 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Упаковывая детали: | эластичная пленка и бумажная доска |
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Состояние: | Новый | Тип: | Промышленная швейная машина |
|---|---|---|---|
| Применимые отрасли: | Производственное предприятие | Максимальная толщина шва: | 25 мм |
| Длина шва: | 2-12mm | Скорость производства: | 20-160 (m/hour) |
| Пространство между иглами: | 1 дюйм | Модель шаттла: | 7#/10# |
| Модель иглы: | 14#/16#/19# | Вес: | 3300kg |
| Выделить: | Домашний текстильный коврик,Автоматическая машина для нанесения ковров,Машина Multi иглы выстегивая |
||
Характер продукции

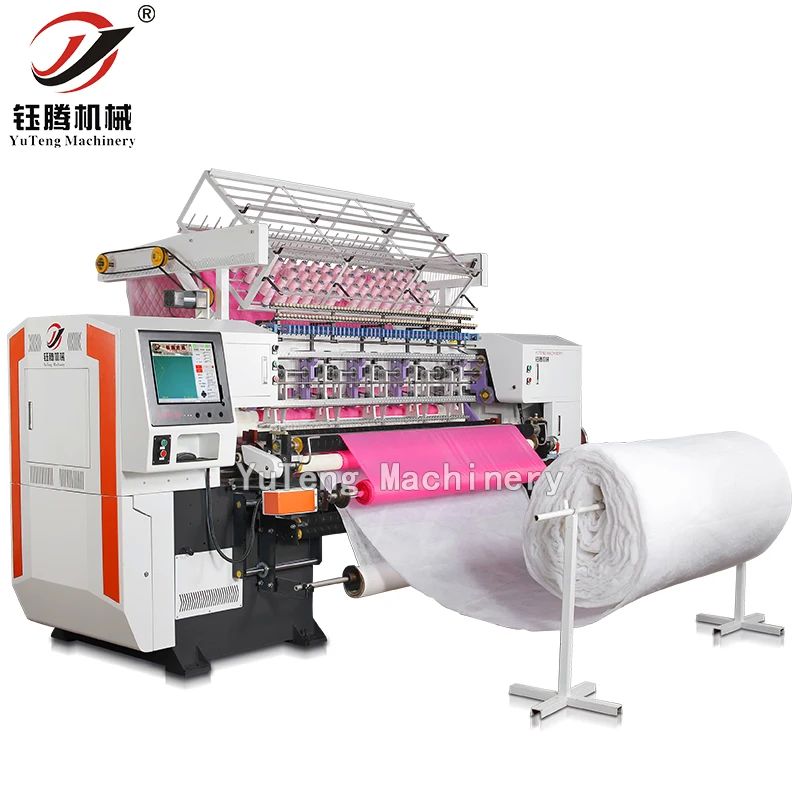

Высокоскоростная компьютеризированная швейная машина с многоиголками
Описание продукта:
Он предназначен для высокоскоростного и точного пошива одежды, текстиля, покрытия сидений, одеяла, матрасов и постельных покрытий.и идеально подходит для массового производства в текстильной промышленности.
Основные характеристики машины:
1Скорость регулируется компьютером и может достигать 1000 р/мин.
2. полная нить ломается обнаружение для нитей
3- Рак и ролик на седле приводятся в движение сервооборудованием, основная ось использует устройство преобразования частоты.
4. стойка для седла принять высоко жесткую конструкцию швейной машины для вышивки, Принять структуру разделения транспортируемой ткани стойки и движущейся стойки для седла,эффективно уменьшить нагрузку и трепет стойки для седла.
5. Принять устройство двойного сцепления, эффективно решать проблемы синхронизации (передний и задний) ролики.
6. Принять высокую точность и высокую жесткость импортировать винтовой стержень
7. 360° случайный квилтинг и неограниченный многопролетный и независимый квилтинг.
8. Продвинутые и практичные методы испытаний верхних сломанных нитей, машина автоматически останавливается, когда нить сломана.
9Инфракрасный датчик делает операцию более безопасной.
10- Стабильная работа, низкий уровень шума, высокая точность, мало разрывов линии, легкая эксплуатация.
11.Подъем игольной стержней имеет структуру рамы игольной стержней из алюминиевого сплава, не требуется добавлять дополнительную смазку, прочная и прочная.
Технические параметры машины:
| Модель | YGB64-2-3 | YGB64-2-4.5 | YGB64-3-6 |
| Размер ((L*W*H) | 3800*1200*1800 мм | 3800*1200*1800 мм | 3800*1200*1800 мм |
| Ширина покрытия | 1650 мм | 1650 мм | 1650 мм |
| Ряды игл | 2 | 3 | 3 |
| Пространство между рядами игл | 3 дюйма | 3'+1.5" дюйма | 3'+3" дюйма |
| Пространство между иглами | 250,4 мм | 250,4 мм | 250,4 мм |
| Перемещение движения по оси X | 203.2 мм | 228.6 мм | 304.8 мм |
| Толщина покрытия | ≤ 25 мм | ≤ 25 мм | ≤ 25 мм |
| Длина шва | 2-12 мм | 2-12 мм | 2-12 мм |
| Скорость работы ((м/час) | 20-160 м/ч) | 20-160 м/ч) | 20-160 м/ч) |
| Модель иглы | 14#,16#,19# | 14#,16#,19# | 14#,16#,19# |
| Скорость покрытия ((r/мин) | 100-1000 (о/мин) | 100-1000 (о/мин) | 100-1000 (о/мин) |
| Напряжение ((AC) | 380V/50HZ,220V/60HZ,3P | 380V/50HZ,220V/60HZ,3P | 380V/50HZ,220V/60HZ,3P |
| Общая мощность | 3.5 кВт | 3.5 кВт | 3.5 кВт |
| Валовая масса | 3300 кг | 3300 кг | 3300 кг |
*Можно настроить в соответствии с требованиями заказчика.
Подробная информация о продукте:
Машины на выставке
Новая игла из алюминиевого сплава и пресс-плита.Подставка нижней ткани отделена от движущихся седлов.
Инфракрасная защита безопасности.Функция обнаружения датчиков автостопа
Точный и красивый рисунок
Доступно на нескольких языках
Поддержка и услуги:
1Все детали гарантированы на один год при повреждении, не вызванном человеком.
2.Прежде чем купить, наш бизнесмен онлайн 12 часов каждый рабочий день, чтобы ответить на ваши вопросы
3.В процессе производства изображения и видео доступны в любое время.
4После покупки, наш инженер работает 8 часов в день, чтобы помочь вам правильно пользоваться машиной.
5Мы предоставляем подробную инструкцию по установке и обслуживанию машин.
